数控高速龙门移动法兰钻床 DMH5000/2 DMH6000/2 DMH7000/2 - 成都远景数控设备实业有限公司

您当前的位置: 首页 > 产品展示 > 产品信息产品展示

  • 产品名称: 数控高速龙门移动法兰钻床
  • 产品型号:DMH5000/2 DMH6000/2 DMH7000/2
  • 产品行业:风力发电机组塔型连接中的法兰安装孔的加工;电力、石化、压力容器等热交换器管板、隔板及折流板的孔加工;其他行业大型板材的孔加工

产品特点

产品基本参数

  型  号 Model

DMH5000/2

DMH6000/2

DMH7000/2

工件



最大钻孔中心距

长×宽(mm)

5000×5000

6000×6000

7000×7000

最大加工板厚(mm)

250

工作台

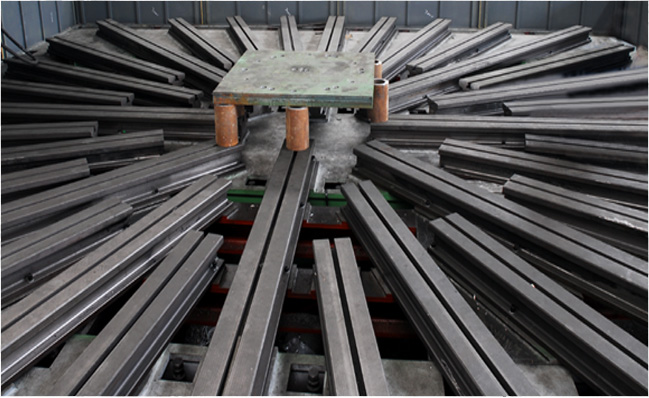

T型槽形式

米字形或纵横形

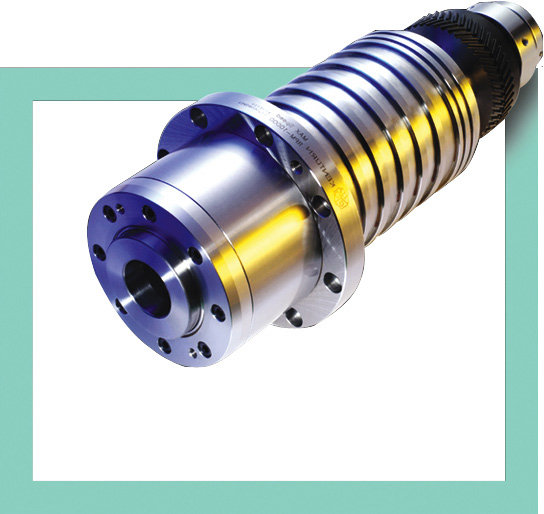

钻削动力头

数量

2

主轴锥孔

BT50

最大钻孔直径(mm)

Φ70(根据主轴形式而定)

主轴转速(变频无级)(r/min)

50-3000

主轴电机功率(kW)

2×30

龙门纵向移动

(X轴)

最大行程(mm)

5000

6000

7000

X轴移动速度(m/min)

0-8

X轴伺服电机功率(kW)

2×3

2×4.5

动力头横向移动

(Y轴)

主轴最大间距(mm)

5000

6000

7000

Y轴移动速度(m/min)

0-8

Y轴伺服电机功率(kW)

2×3

垂直滑枕进给运动

(Z轴)

Z轴最大行程(mm)

600

Z轴移动速度(m/min)

0-8

Z轴伺服电机功率(kW)

2×3

定位精度

X、Y轴(mm)

≤0.1/(全长)

重复定位精度

X、Y轴(mm)

≤0.05

液压系统

液压泵压力(MPa)/流量(L/min)

7 /30

液压泵电机功率(kW)

3.75

排屑和冷却

排屑器型式

平板链式

排屑器数量

2

排屑速度(m/min)

1

排屑器电机功率(kW)

2×0.75

冷却泵电机功率(kW)

2×4+2.2

产品加工的构件

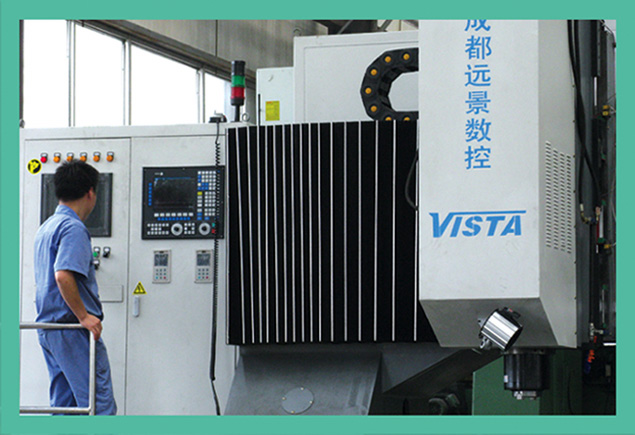

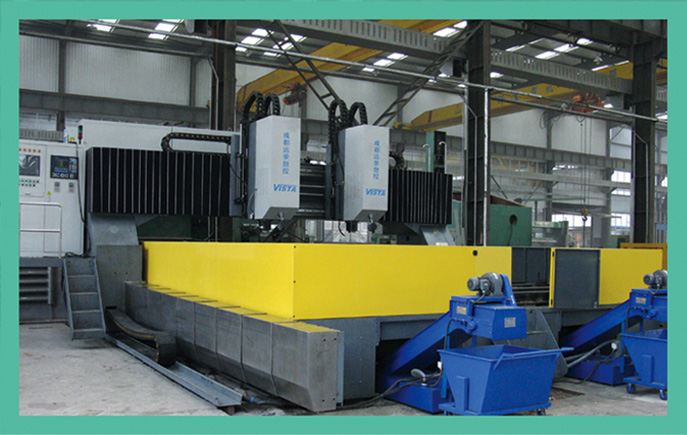

产品用户现场
