数控高速热交换管板钻床 DMH5000/2 - 成都远景数控设备实业有限公司

您当前的位置: 首页 > 产品展示 > 产品信息产品展示

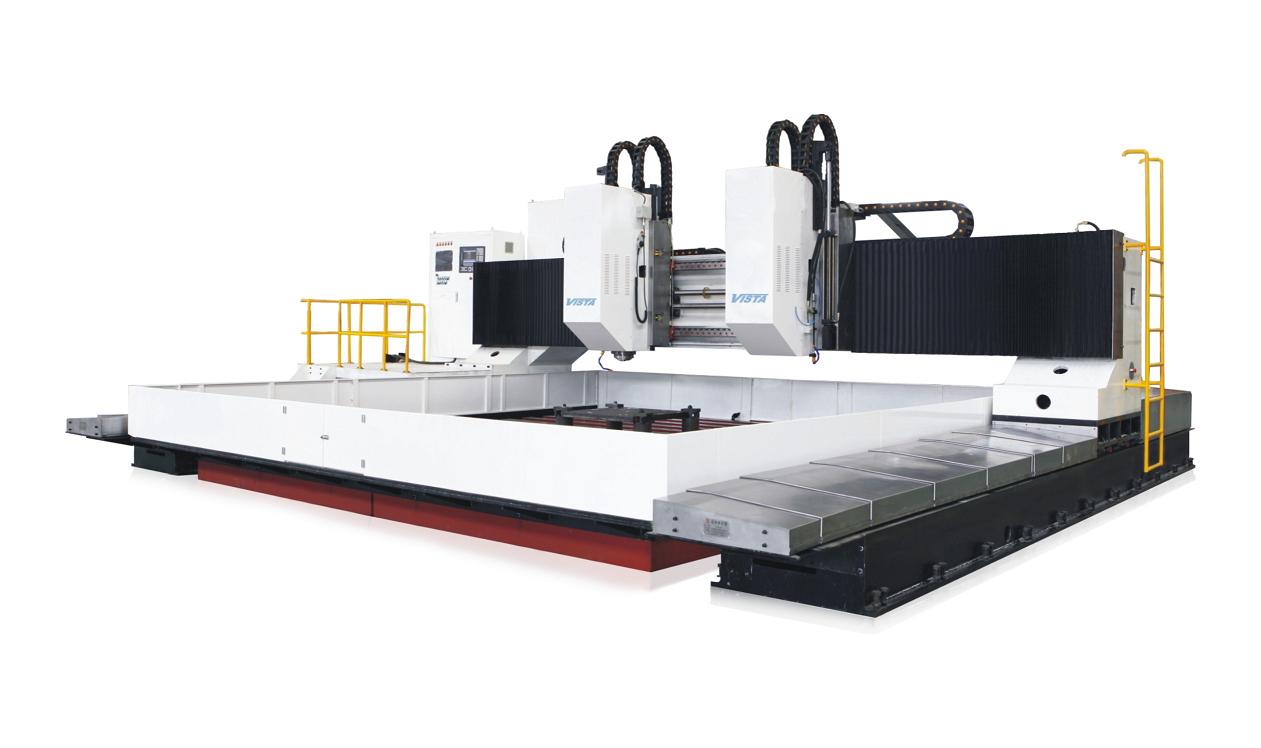

  • 产品名称: 数控高速热交换管板钻床
  • 产品型号:DMH5000/2
  • 产品行业:主要用于大型中、厚板材类、管板类工件的钻孔、攻丝和轻铣加工

产品特点

产品基本参数

型号

DMH5000/2

加工工件尺寸

最大钻孔中心距 长×宽(mm)

5000×5000

最大放置板厚(mm)

250

最大加工板厚(mm)

250

工作台

优质铸铁件工作台

T 型槽分布

横向布局

T 型槽宽度(mm)

28

承载

≤3t/ m2

钻削动力头

数量

2

主轴锥孔

BT50

最大钻孔直径(mm)

Φ60(硬质合金钻头)
Φ50(高速钢麻花钻)

主轴转速(变频无级)(r/min)

         50-3000

主轴电机功率 (kw)

2×30

主轴下端面到工作台面距离(mm)

280-780

龙门纵向移动(X 轴)

最大行程 (mm)

5000

X 轴移动速度(m/min)

0-8

X 轴伺服电机功率 (kw)

2×3

动力头横向移动(Y轴)

两主轴最大间距 (mm)

5000

Y轴移动速度(m/min)

 0-8

Y 伺服电机功率 (kw)

2×3

垂直滑枕进给(Z)轴

最大Z 轴行程 (mm)

500

Z轴移动速度(m/min)

0-4

Z轴伺服电机功率(kw)

 2×3

定位精度

X轴 (mm)

≤ 0.03/300

    ≤ 0.1/(全长)

Y 轴 (mm)

≤ 0.03/300

    ≤ 0.1/(全长)

Z轴 (mm)

≤ 0.03/300

 ≤ 0.1/(全长)

重复定位精度

X 、Y、 Z轴 (mm)

≤ 0.05

液压系统

液压泵压力 (Mpa) / 流量 (L/min)

7/30

液压泵电机功率 (kw)

3.75

冷却系统

高压冷却泵电机功率(kw)

4×2+2.2

排屑及水箱

排屑器型式

自动平板链式

排屑器数量

2

排屑速度 (m/min)

1

水箱电机功率(kw)

0.9

总功率 (kw)

整机电机

约95

机床外形尺寸

长×宽×高(m)

约 14×10×3.6

机床重量 (t)

约60

产品加工的构件

产品用户现场
