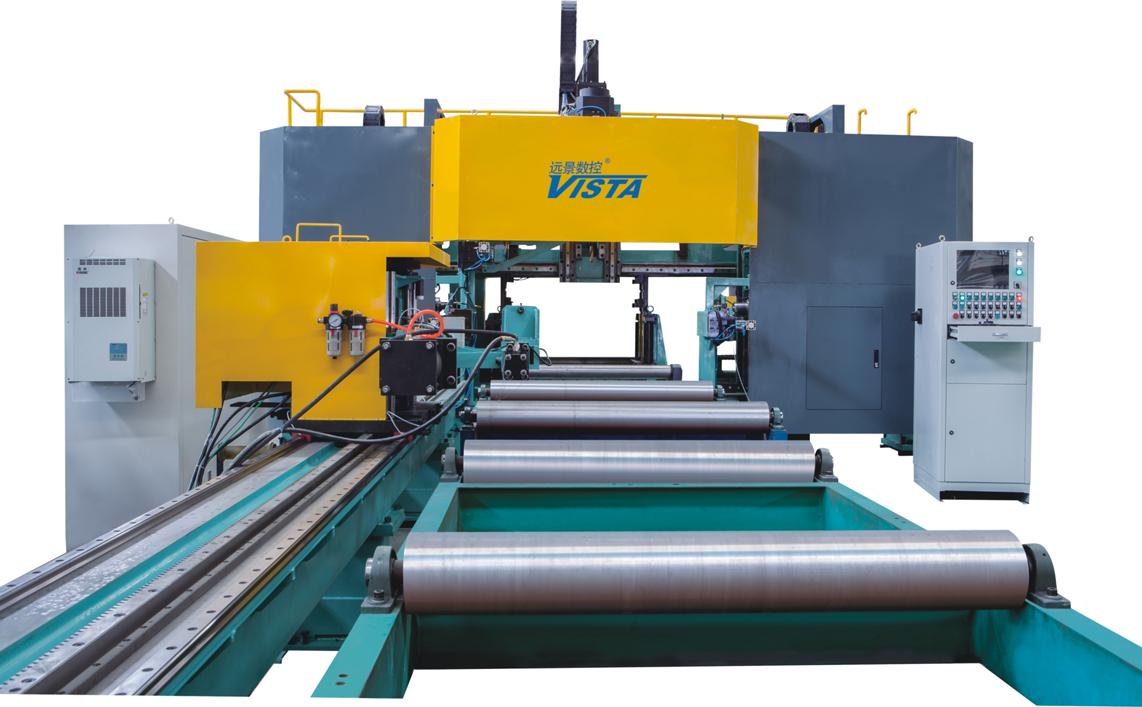

  • 产品名称: 小车送料数控高速三维钻床
  • 产品型号:BDMH1260
  • 产品行业:主要用于H型钢、方矩管等型材的全自动钻孔加工

产品特点

  1. 整机优化集成设计,主机及钻削单元均采用优质铸件,保证高速切削的高稳定性和高刚性。

  2. 采用台湾 BT高速精密主轴,可同时满足硬质合金和高速钢钻头的使用要求;各数控轴全部采用重载滚柱直线导轨导向,伺服电机+滚柱丝杠驱动;保证了刚性和定位精度。

  3. 采用小车送料系统,配以工件外形检测装置,实现工件精确定位,保证加工精度。

  4. 机床配置3个直列式刀库,实现自动换刀,满足多种孔径加工需求;采用油雾和气雾多种冷却方式,具备内冷和外冷功效。

  5. 电气控制系统采用法国施耐德的CANMOTION、CANOPEN总线控制系统,抗干扰性强、精度高,由于采用全数字通讯方式,因此克服了传统脉冲、模拟量传递中易受干扰的缺陷。

  6. 为确保设备的运行精度、可靠性和稳定性,传动系统、电气系统、液压系统的关键零部件全部采用国际知名品牌。

产品基本参数



主要参数

单位

设备型号BDMH1260

工件

参数

最大宽度×最大高度

mm

1250×600

最小宽度×最小高度

mm

200×200

送料长度

mm

3000~15000(标准)

工件最大腹板厚度

mm

40

最大重量

Kg

10000

主轴

主轴锥孔



BT40

主轴数量

3

主轴钻速范围

r/min

200~3000

钻孔直径

mm

硬质合金φ30,麻花钻φ40

中心线

移动范围

上单元水平移动

mm

40~1210

固定侧上下移动

mm

30~570

移动侧上下移动

mm

30~570

刀库

数量

3

刀库内装夹刀具数量

4把/组

精度

孔群内相邻孔距(<500mm)误差

mm

±0.4

相邻孔群孔距(>500mm)误差

mm

±1.0/15000

冷却方式

内冷+外冷



气雾冷却

电气系统

控制方式



施耐德CANOPEN总线

送料系统

夹持臂上下(竖直方向)行程

mm

300

夹持臂左右(水平方向)行程

mm

17000

外形尺寸(长×宽×高)

mm

18000×1100×1400

主轴电机功率

KW

11

额定总功率

KW

约72

重量

主机

Kg

约15000

外形尺寸

长×宽×高

mm

5870×1650×3550
